Um equipamento possui reatância de 0,2p.u., considerando como bases seus valores nominais. Sabendo que as bases do sistema elétrico em que esse equipamento está instalado são 50 kV e 2,0MVA, o novo valor da reatância desse equipamento de 40kV e 1,0MVA é

A reatância reduzida do sistema elétrico que alimenta uma subestação industrial é igual a 0,01p.u., considerando como bases a potência e a tensão do lado de alta do transformador. A configuração do transformador é delta-estrela (delta no lado de alta) e sua potência é de !$ 5 \sqrt3 !$ MVA.

Sabendo-se que a tensão no lado delta é igual a 50 kV, a corrente de curto-circuito nesse mesmo lado é igual a

A respeito de subestações e de redes de distribuição em média e baixa tensão é correto afirmar que

Considere as afirmativas abaixo a respeito de linhas de transmissão:

I. As torres autoportantes são aquelas que são sustentadas pelas próprias estruturas.

II. Os cabos para-raios têm finalidade de proteger os isoladores diante de descargas atmosféricas.

III. Espaçadores são utilizados para evitar o contato mecânico de condutores de fases diferentes.

Está correto somente o que se apresenta em

Um circuito elétrico trifásico a três fios equilibrado de sequência de fases ABC, possui fonte na configuração estrela e carga na configuração delta. A tensão da fase A da fonte é igual a 200 V, com um ângulo de fase igual a 0o e carga com impedâncias iguais a 5 !$ Ω !$ ohms e fator de potência igual a 0,5 indutivo.

A corrente elétrica na Linha A desse sistema é igual a

Os disjuntores termomagnéticos que devem atuar para correntes de curto-circuito de 10 a 20 vezes à sua corrente nominal é (são) o(s) de curva(s)

Uma indústria possui um transformador que pode ser solicitado no máximo por uma potência aparente de 500kVA com 0,8 indutivo de fator de potência.

Sabendo-se que o fator de potência dos equipamentos da indústria é de 0,8 indutivo e que a demanda média é de 340kW, o fator de carga da indústria deve ser no mínimo igual a

A proteção, em redes de baixa tensão, contra surtos de tensões e contra choques elétricos é provida, respectivamente, pelos dispositivos

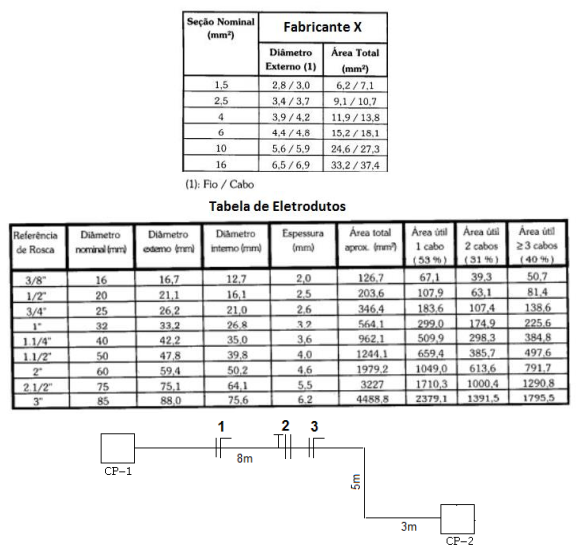

Determine o diâmetro do eletroduto de PVC para o trecho entre as caixas de passagem (CP) 1 e 2 baseado na tabela de eletrodutos. Os condutores do circuito estão descritos com a seção nominal conforme tabela anexa.

Circuito 1: Cabo 2 x 2,5 mm²

Circuito 2: Cabo 3 x 6 mm²

Circuito 3: Cabo 2 x 1,5 mm²

A respeito do motor trifásico de indução, é correto afirmar que
