Ao se energizar uma entrada de energia particular dotada de cabine de medição e transformação em tensão primária de distribuição e equipada com um transformador a seco, classe 15 kV, de 225 kVA, originalmente com seu primário fechado para o TAP de 13,8 kV, mediu-se a tensão secundária entre as fases encontrando-se um valor médio de 185 V. Sabendo que a tensão nominal desse transformador é de 220/127 V, e diante da necessidade de alteração da conexão do primário do transformador, o TAP que adequa a tensão secundária de linha do transformador dentro da faixa entre 215 e 230 V é:

Foi detectado um problema em uma instalação elétrica alimentada por uma subestação própria equipada com um transformador de média tensão, classe 15 kV, 750 kVA, Ligação !$ \Delta !$ / Y, TAP primário em 13,2 kV, tensão secundária nominal de 380 / 220 V.

A leitura nas tensões do secundário do transformador, antes da proteção geral de baixa tensão e com a carga completamente removida, são mostradas na tabela a seguir.

O problema nessa instalação é:

Na elaboração do Termo de Referência, é indispensável a apresentação

No desenho técnico, um corte representa

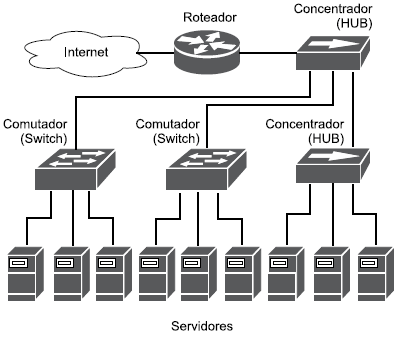

Observe a topologia da rede apresentada na imagem a seguir.

A quantidade de domínios de colisão visíveis nesta topologia é igual a:

Um Transformador de Corrente (TC) típico possui algumas características e parâmetros associados, como o fator que expressa a relação entre a máxima corrente com a qual o TC mantém sua classe de exatidão nominal e sua corrente nominal em valores eficazes. Esse fator é denominado

O fusível é um dispositivo de proteção muito utilizado em instalações elétricas e, para especificá-lo para uma dada aplicação, são necessários alguns dados, como:

Um eletricista dispõe de um alicate amperímetro típico, que mede corrente alternada e contínua, dispondo de garra para envolver condutores e pontas de prova. Assinale um procedimento correto de uso desse instrumento de medida.

Quatro lâmpadas idênticas foram ligadas em paralelo em uma tensão de 120 V. Mediu-se a corrente consumida por essa instalação, obtendo-se 2 A. Sobre essa instalação, é correto afirmar que

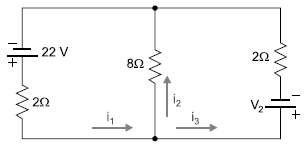

Analise o circuito a seguir.

Considerando-se que i₁ = 3 A e i₂ = 2 A, tem-se que:
