A entrada de energia elétrica de uma edificação é proveniente de dois transformadores monofásicos de 230 [V] ligados em “delta aberto”. As fases F1 e F2 referem-se ao transformador que possui seu tape central aterrado, a fase F2 é o ponto de conexão entre os dois transformadores, e a fase F3 refere-se ao outro transformador. Inadvertidamente o técnico responsável pela instalação conectou um equipamento elétrico entre as fases F3 e N e o equipamento foi danificado. Dado que esse equipamento pode ser representado por uma resistência equivalente de !$ 10 [\Omega] !$, qual o valor aproximado da corrente que circulou por ele antes de ele ser danificado, considerando que !$ \sqrt 3 \sim 1,74 !$?

Uma instalação elétrica de média tensão é composta por um cubículo onde se encontram transformadores de corrente (TC) e transformadores de potencial (TP), utilizados para tarifação. Esses transformadores estão conectados em estrela aterrada e as relações de transformação são:

● Transformador de corrente: 200/5 [A]; e

● Transformador de potencial: 12,5/0,115 [kV].

Dado que a tensão e potência nominais da instalação são 12,5 [kV] e [kVA], respectivamente, com fator de potência 0,8 indutivo, a corrente de linha aferida pelo TC no seu secundário é

Uma instalação elétrica de baixa tensão é composta por um quadro de distribuição bifásico (F1 + F2 + N) de 127/220 [V] e 60 [Hz] que é alimentado pelo secundário de um transformador trifásico ideal instalado na cabine primária. A tabela apresenta as cargas conectadas a esse quadro.

Considerando que as cargas têm natureza indutiva, a corrente que circula pelo neutro da instalação quando apenas as cargas de iluminação estão conectadas é

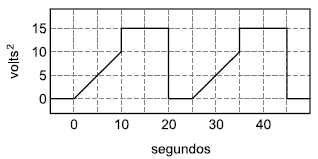

Um voltímetro digital foi utilizado para medir a tensão elétrica nos terminais de um bipolo. O valor quadrático da tensão elétrica medida está ilustrada na figura e o período desse sinal é 50 segundos.

Dado que o voltímetro é true rms, o valor de tensão apresentado por ele é

Uma fonte trifásica, simétrica e de sequência positiva ABC está ligada em estrela e alimenta uma carga resistiva e desequilibrada também ligada em estrela. A tensão de fase da fonte é 100 [V] e os dados das resistências de carga são:

● Fase A e o neutro: 100 ohms;

● Fase B e o neutro: 50 ohms; e

● Fase C e o neutro: 50 ohms.

Dado que ambos os neutros, da carga e da fonte, estão solidamente conectados entre si, a corrente que flui entre eles é

Uma carga trifásica e equilibrada é conectada a uma fonte de tensão trifásica, simétrica e de sequência positiva ABC, que possui tensão de linha de 320 [V]. Essa carga está conectada em triângulo e consome potência aparente trifásica de 17,28 [kVA]. A corrente de fase dessa carga é

Um motor de indução trifásico de 5 CV tem corrente nominal de 14 A e fator de serviço FS = 1,15. Para a construção de uma chave de partida direta para esse motor, deve-se empregar um contator com as seguintes características:

O circuito apresentado na figura a seguir representa uma fonte de alimentação com regulador linear da família 78XX.

Considerando o consumo do regulador desprezível e a carga correspondente a um resistor de !$ 10 \Omega !$, o maior valor permitido de V_Entrada para que a potência dissipada pelo regulador seja igual a 4 W é de

Um circuito monofásico de corrente alternada, contendo elementos indutivos entre seus elementos, opera com uma tensão de 220 V, 60 Hz, e medições indicam que a potência aparente desse circuito é de 9 600 VA e a potência ativa desse circuito é de 7 680 W. Nessas condições, a potência reativa desse circuito é de:

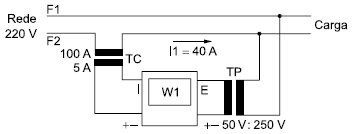

O circuito da figura a seguir mostra um sistema de medição de potência em que a corrente é amostrada por um transformador de corrente com relação de 100:5 A e a tensão é amostrada por um transformador de potencial com relação 250:50 V.

Sabendo-se que o fundo de escala do Wattímetro indica 250 W quando a corrente de medição é de 5 A e a tensão de medição é de 50 V, a potência indicada pelo Wattímetro para a situação apontada no circuito será de
