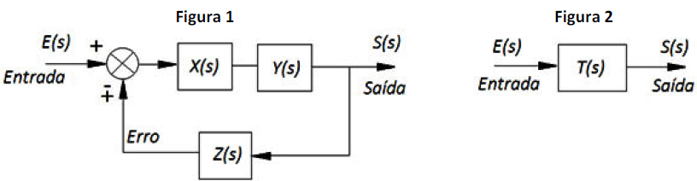

As figuras 1 e 2 representam, respectivamente, um sistema de controle contendo dois blocos em série realimentados, e a sua simplificação representada por um único bloco equivalente e sua função de transferência T(s).

Qual expressão representa a função T(s)?

A maioria das operações nas indústrias de processo e de produção discreta envolve tanto variáveis e parâmetros contínuos quanto discretos. Com base no conhecimento das duas classes de variáveis, marque (C) para as variáveis contínuas e (D) para as variáveis discretas.

( ) Temperatura de uma caldeira.

( ) Posição do motor de passo.

( ) Unidades de produtos fabricados.

( ) Nível de um reservatório.

( ) Resistência de um PTC.

( ) Saída nos terminais de um relé.

A sequência está correta em

Relacione os dispositivos às respectivas grandezas de trabalho.

A sequência está correta em

Os sistemas de controle podem ser representados por diagramas de malhas de controle, das quais podem ser abertas ou fechadas. Em relação aos efeitos das malhas fechadas, analise.

I. O sinal de saída não tem efeito na ação de controle.

II. Redução da sensibilidade à variação de parâmetros do processo.

III. Menor sensibilidade a perturbações externas e internas.

IV. Deixa o sistema menos estável, mais sujeito a oscilações.

Estão corretas apenas as afirmativas

Com base nas definições e conceitos envolvidos nos sistemas de controle, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Automatização: ações dotadas nos sistemas de mecanismos ou dispositivos que, com um mínimo de intervenção humana, permita que sejam alcançadas as especificações de segurança, produtividade, qualidade, conforto e outras.

( ) Perturbações ou ruídos: todas as grandezas envolvidas nas interações com o sistema e com o meio ambiente. Podem ou não ser ajustadas de acordo com as especificações do projetista.

( ) Variáveis discretas: definidas como variáveis que originam diretamente das grandezas medidas dos sensores, como, por exemplo, PTC, NTC, LDR etc.

( ) Controlar: atua sobre grandezas de modo que o sistema apresente um comportamento adequado, de acordo com as especificações fornecidas a priori.

( ) Variáveis de saída: definidas como variáveis que representam os valores das entradas, que podem ser ajustadas pelo projetista ou operador de um dado sistema, variando alguma grandeza que contribui com o desempenho e resposta do sistema.

A sequência está correta em

Um modelo físico de um sistema de controle desenvolvido para uma indústria de processo trabalha com variáveis e parâmetros contínuos, que, por sua vez, fazem uso de variáveis contínuas e analógicas, através dos sensores e atuadores. Assinale a alternativa que NÃO corresponde a um atuador.

Numa indústria de processos, a automação é dividida em níveis que variam desde o que atua diretamente nos processos até os mais altos níveis, como o de gestão. De acordo com o nível de automação analise as afirmativas.

I. Nível de fábrica: sensores e atuadores compreendendo o controle básico de malhas em operações.

II. Nível dos dispositivos: agendamento, rastreamento de materiais e monitoração de equipamento.

III. Nível do controle de regulação: controle de operações químicas, térmicas e similares.

IV. Nível corporativo: sistema de gestão da informação, planejamento estratégico e gestão de alto nível da empresa.

Estão corretas apenas as afirmativas

Um sistema de controle é formado de partes que interagem entre si, onde cada parte possui sua função indispensável ao funcionamento do conjunto como um todo. Cada parte específica envolve conceitos e definições segundo sua funcionalidade. Relacione adequadamente os conceitos às respectivas funções das partes deste sistema.

A sequência está correta em

Os sistemas de controle são base da automação industrial que, através de computadores, controla as operações de produção. Essas operações podem ser divididas basicamente em dois grupos: indústrias de processo e indústrias de manufatura discreta. Em relação a estes grupos, assinale a alternativa que NÃO corresponde a uma operação da indústria de processo.

Em relação aos tipos de controles contínuos e discretos usados na indústria, assim como as entidades envolvidas, analise.

I. Os valores das variáveis discretas podem ser originados, diretamente, das grandezas medidas em sensores, como um LDR, por exemplo.

II. Em relação aos sensores típicos do controle contínuo pode-se citar o medidor de vazão ou temperatura.

III. Um dos objetivos do controle contínuo é manter o valor de uma variável de saída em um nível desejado.

IV. Geralmente, na indústria de processo, as variáveis e os parâmetros de interesse tendem a ser discretos.

Estão corretas apenas as afirmativas
