Relacione adequadamente os cinco níveis de automação industrial às respectivas características.

A sequência está correta em

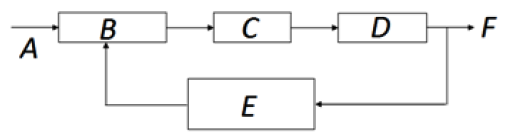

A figura a seguir representa um controle por realimentação (malha fechada).

Em relação às funções de cada bloco da figura anterior, assinale a alternativa correta.

Na automação industrial existem dispositivos que fazem parte da interface entre a linha de produção e a central de processamento. Relacione adequadamente esses dispositivos às respectivas características.

A sequência está correta em

A figura a seguir representa uma ponte retificadora. Em relação à condução dos diodos, analise.

(Considere: o estado ON = condução e, OFF = desligado.)

I. Ciclo positivo – D₂ e D₃ estado ON.

II. Ciclo negativo – D₁ e D₄ estado OFF.

III. Ciclo positivo – D₁ e D₄ estado ON.

IV. Ciclo negativo – D₂ e D₃ estado OFF.

Estão corretas apenas as afirmativas

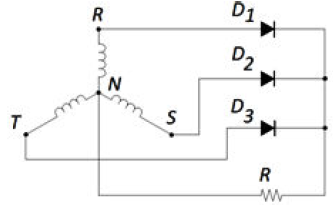

A figura a seguir ilustra um retificador de meia onda trifásico não controlado.

Com base nas propriedades desse retificador

I. Cada diodo conduz 120° por ciclo, sendo que a corrente média em cada diodo é igual a 1/3 da corrente média que circula na carga (R).

II. O valor eficaz sobre a curva de corrente do diodo é: IDE = IDM / \( \sqrt3. \)

III. A frequência do riple da tensão de saída é seis vezes a frequência da fonte CA.

IV. Este retificador trifásico pode ser considerado como a ligação em paralelo de três retificadores monofásicos de onda completa e a carga ligada ao neutro da fonte trifásica.

Estão corretas apenas as afirmativas

O circuito integrado 555 é muito conhecido por sua flexibilidade, tornando-o amplamente utilizado na indústria eletrônica. Acerca das características e aplicações desse circuito, marque a alternativa INCORRETA.

Fototransistores são dispositivos semicondutores muito utilizados no controle de sistemas que dependem da variação de luz para seu funcionamento ou comando. Em relação à utilização e características desses dispositivos, analise.

I. Utilizados em circuitos acopladores óticos, que, nos casos mais comuns, fazem par com um LED; quando aceso, o transistor entra em condução.

II. Amplificadores de grandes sinais em classe C nas etapas de potência.

III. Possuem dois terminais: coletor e emissor. O terminal, que seria a base, é substituído por uma “janela” que recebe a luz equivalente à corrente de base.

IV. Dispositivo semicondutor de junção pn, cuja região de operação é limitada pela região de polarização reversa, caracteriza-se por ser sensível à luz.

Estão corretas apenas as afirmativas

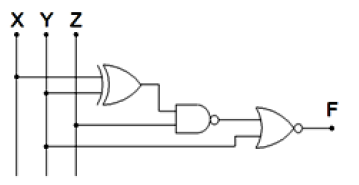

Com base no circuito apresentado, analise os circuitos a seguir.

I.

II.

III.

IV.

Os circuitos equivalentes ao da figura anterior são apenas

Com base na figura anterior, assinale a alternativa em relação à função lógica F que NÃO o representa.

Uma ferramenta muito usada em controles elétricos é a transformada de Laplace, que converte uma expressão do domínio do tempo para o domínio da frequência. Um sinal foi modelado através da expressão h ( t) = cos k t. Este sinal no domínio da frequência, utilizando a transformada de Laplace, é
