A respeito de parâmetro e variáveis de processos, considere as afirmativas abaixo.

I. Os parâmetros são grandezas que não variam com a dinâmica do processo.

II. Os parâmetros do processo são grandezas variáveis identificadas por variáveis de saída do processo.

III. Parâmetros de um processo são grandezas constantes que não influenciam no comportamento do processo.

IV. Variáveis do processo também são parâmetros do processo mas a recíproca não é verdadeira.

V. Diferentes parâmetros de processo são envolvidos em cada etapa do processo.

Estão corretas

A calibração estabelece a relação estática entre a entrada (x) e a saída (y) de um instrumento. Para levantar os dados de calibração, é preciso atuar no mensurando (x), de forma a variar os valores de entrada. O elemento que realiza essa variação é o atuador.

Sobre essa questão, analise as afirmativas abaixo.

I. Um conjunto de leituras de sinais em estado transitório resulta em uma calibração mais eficiente que com sinais estacionários.

II. Os dados de calibração determinam características do instrumento, como linearidade, exatidão e histerese.

III. Para estimar os valores de saída são necessários padrões que devem sempre ser montados em equipamentos distintos daqueles usados como atuador.

IV. A diferença entre dados de calibração e curva de calibração é que os primeiros são obtidos por meio de calibração estática e a segunda é obtida por meio de um modelo matemático ajustado.

V. A graduação da escala em um instrumento analógico ou a faixa de um instrumento digital independem dos resultados de sua calibração.

Estão corretas

Com base na afirmativa de que quando ocorre uma variação no sinal de entrada de um instrumento de medição do tipo indicador seu ponteiro não se move, é correto afirmar:

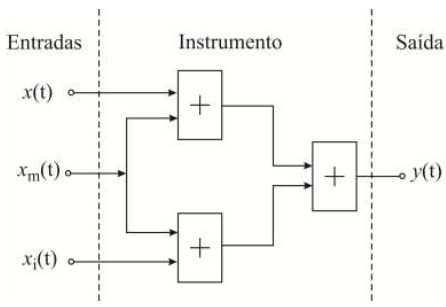

Um sistema de medição qualquer pode ser representado em termo de sinais de entrada desejada (x), entradas indesejadas (x_m e x_i) e saída (y), como mostrado na figura 2.

Figura 2 – Diagrama de blocos com sinais de entrada e saída de um sistema de medição

Os sinais de entradas indesejáveis representam efeitos externos que podem afetar o sistema de medição, chamados sinais espúrios. Os sinais espúrios são classificados em sinais de interferências e sinais modificados. As entradas espúrias precisam ser minimizadas para se obter medições desejadas.

Quanto ao assunto, analise as afirmativas seguintes.

I. A realimentação negativa minimiza os efeitos das entradas espúrias;

II. A entrada modificante não é minimizada pela calibração estática;

III. Um exemplo de filtragem da interferência pelo efeito da indução eletromagnética é a blindagem de Faraday.

IV. O método de medir ou estimar as entradas espúrias para minimizar os efeitos destes sinais é semelhante ao método empregado na ação do controle do tipo feedfoward.

V. A utilização de entradas em oposição para minimizar todos os sinais espúrios depende do completo conhecimento desses sinais.

Estão corretas

Um sistema de medição é constituído de elementos agrupados em subsistemas e é analisado a partir de seus subsistemas. Cada subsistema possui uma função. Seja um instrumento que mede a temperatura em um tanque, como mostrado na figura 1.

Figura 1 – Sistema de medição da temperatura de um tanque.

A respeito dos elementos dos subsistemas e suas funções, analise as afirmativas abaixo.

I. O elemento conversor é o termopar.

II. O elemento termopar é um transdutor elétrico.

III. O elemento termopar é um sensor primário.

IV. O condicionador de sinal é um transdutor.

V. O condicionador de sinal é um controlador.

VI. O sinal de saída do sistema é analógico.

Estão corretas

O modelo matemático de um instrumento descreve as características de um sistema e pode ser representado por uma função de transferência.

A respeito desse tema, considere as afirmativas seguintes.

I. A função de transferência relaciona o sinal de excitação com o sinal de resposta de um instrumento;

II. A função de transferência descreve tanto características estáticas quanto as dinâmicas;

III. A função de transferência não fornece informações a respeito do desempenho de um sistema

IV. Uma função de transferência que representa um sistema de primeira ordem pode apresentar um comportamento sub amortecido

V. O sobre amortecimento de um instrumento pode ser observado pelo sobressinal obtido de uma função de transferência

Estão corretas

Os instrumentos empregados em sistemas de medição de processos possuem características estáticas e dinâmicas.

Sobre essas características, analise as afirmativas abaixo.

I. A característica dinâmica de um instrumento é aplicada tanto na medição em malha fechada quanto na medição em malha aberta.

II. As características dos instrumentos devem determinar sua adequação para determinada aplicação.

III. A saturação é uma característica com as mesmas propriedades da não linearidade.

IV. O alcance é uma característica também chamada de faixa dinâmica ou span, que determina o quanto a variação do sinal de entrada não corresponde ao sinal de saída.

V. Deriva ou drift é uma mudança indesejável lenta que acontece em uma característica metrológica de um instrumento que ocorre com o passar do tempo.

Estão corretas:

Em relação ao uso diodo zener podemos afirmar que:

Dada a tabela

A expressão de S que melhor representa a operação lógica é:

Para a porta lógica XOR e as sequencias de entrada binárias A e B mostrada na figura abaixo, a sequência binária que representa a saída S é:
