Considerando um diodo ideal. Calcule a corrente I e a tensão V indicados na figura abaixo.

Na figura abaixo, a bateria E fornece uma corrente elétrica de intensidade i que circula pela bobina \( B_1 \). Próximo de \( B_1 \) e coaxialmente disposta, está outra bobina \( B_2 \).

Nessas condições

Qual é a energia armazenada no capacitor de 4 mF?

A transformada de Laplace bilateral de uma função contínua \( x(t) \) é definida como \( X(s) = \int_{-\infty}^{\infty} x(t)e ^{-st} dt \) e a transformada Z bilateral de uma função discreta \( x[n] \) é definida como \( X(z) = \textstyle \sum_{n = -\infty}^\infty x[n]z^{-n} \). Considerando essas informações, julgue o item a seguir, com relação a sinais e sistemas lineares e invariantes no tempo, contínuos e discretos.

A transformada de Laplace da função \( { \large dx(t) \over dt} \) é dada por \( { \large X(s) \over s} \) e apresenta o mesmo raio de convergência da transformada de Laplace da função \( x(t) \).

A transformada de Laplace bilateral de uma função contínua \( x(t) \) é definida como \( X(s) = \int_{-\infty}^{\infty} x(t)e ^{-st} dt \) e a transformada Z bilateral de uma função discreta \( x[n] \) é definida como \( X(z) = \textstyle \sum_{n = -\infty}^\infty x[n]z^{-n} \). Considerando essas informações, julgue o item a seguir, com relação a sinais e sistemas lineares e invariantes no tempo, contínuos e discretos.

A transformada de Laplace da função \( x(t) = e^{-at} u(t) \), em que \( u(t) \)é a função degrau unitário, é dada por \( X(s) = { \large 1 \over s +a} \), cuja região de convergência é dada por \( Re(s) > -a \).

A transformada de Laplace bilateral de uma função contínua \( x(t) \) é definida como \( X(s) = \int_{-\infty}^{\infty} x(t)e ^{-st} dt \) e a transformada Z bilateral de uma função discreta \( x[n] \) é definida como \( X(z) = \textstyle \sum_{n = -\infty}^\infty x[n]z^{-n} \). Considerando essas informações, julgue o item a seguir, com relação a sinais e sistemas lineares e invariantes no tempo, contínuos e discretos.

A transformada Z de \( x[n-5] \) é dada por \( 5zX(z) \).

A transformada de Laplace bilateral de uma função contínua \( x(t) \) é definida como \( X(s) = \int_{-\infty}^{\infty} x(t)e ^{-st} dt \) e a transformada Z bilateral de uma função discreta \( x[n] \) é definida como \( X(z) = \textstyle \sum_{n = -\infty}^\infty x[n]z^{-n} \). Considerando essas informações, julgue o item a seguir, com relação a sinais e sistemas lineares e invariantes no tempo, contínuos e discretos.

A transformada Z da função impulso unitário discreta é igual a 1.

A transformada de Laplace bilateral de uma função contínua \( x(t) \) é definida como \( X(s) = \int_{-\infty}^{\infty} x(t)e ^{-st} dt \) e a transformada Z bilateral de uma função discreta \( x[n] \) é definida como \( X(z) = \textstyle \sum_{n = -\infty}^\infty x[n]z^{-n} \). Considerando essas informações, julgue o item a seguir, com relação a sinais e sistemas lineares e invariantes no tempo, contínuos e discretos.

Um sistema contínuo e linear invariante no tempo é estável se e somente se a região de convergência de sua função de transferência incluir todo o eixo \( j\omega \).

Com base na figura acima, que representa um quadripolo de duas portas, em que os valores de resistências são dados em ohms, julgue o item a seguir.

O valor da impedância do quadripolo (impedância de entrada da porta 1) é maior que \( 9 \Omega \).

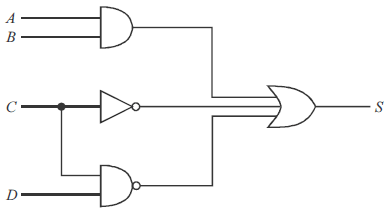

Considerando o circuito lógico representado na figura acima, julgue o item a seguir.

A expressão booleana de saída é \( S = A ⋅ B + \overline C + C ⋅ \overline D \).
