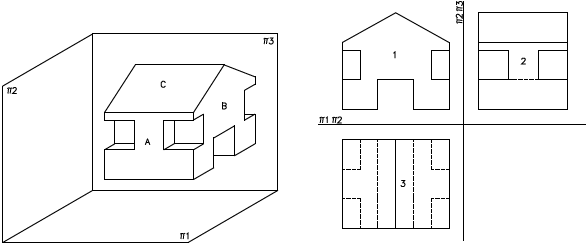

Observe o sólido desenhado no triedro abaixo e as suas projeções ortogonais em épura e assinale a única alternativa INCORRETA.

Observe a figura abaixo e assinale a alternativa CORRETA.

Observe o desenho abaixo e assinale a alternativa CORRETA.

Um dos itens imprescindíveis no projeto arquitetônico é a cota. Com ela podemos conhecer as dimensões reais do que se está projetando. Os programas de desenho como o AutoCAD apresentam ferramentas para fazermos os dimensionamentos. A respeito das ferramentas de dimensionamento do AutoCAD 2015, analise as afirmações a seguir.

I. O comando Quick Dimension (Cotas rápidas) permite você selecionar várias linhas e cotar as distâncias entre elas.

II. O comando Quick Dimension (Cotas rápidas) permite você clicar em vários pontos, sem selecionar objetos, e cotar as distâncias entre eles.

III. O comando Continue Dimension (Cotas contínuas) além de permitir fazer cotas contínuas, permite fazer uma cota inicial para dar sequência as demais. Isto é, se você não tem nenhuma cota feita, pode usar esse comando para fazer a primeira cota que as demais serão feitas na sequência desta.

IV. Spline Dimension (Cotas Spline) permite você cotar o comprimento da Spline.

Assinale a alternativa que apresenta somente a(s) afirmação(ões) CORRETA(S).

Em relação às afirmações abaixo, julgue sua correção, de acordo com o programa gráfico AutoCAD, versão em inglês.

I. O comando purge permite examinar o desenho em uso e corrigir erros de arquivo.

II. Layers servem para definir a espessura, o tipo e a cor de linhas e também organizar o desenho.

III. O comando cylinder permite fazer um cilindro tridimensional de base circular ou elíptica.

IV. As operações booleanas servem para unir, subtrair ou achar a intersecção de dois ou mais sólidos na modelagem 3D.

Assinale a alternativa CORRETA.

No programa gráfico AutoCAD, versão em inglês, o comando mirror serve para executar uma determinada tarefa. Assinale a alternativa abaixo que MELHOR define essa tarefa.

No programa gráfico AutoCAD, versão em inglês, qual é o comando que duplica uma linha numa distância determinada ou faz uma cópia paralela de uma circunferência, retângulo, arco, etc.? Assinale a alternativa que responde CORRETAMENTE à questão acima.

Observe o desenho do pentágono abaixo e assinale a alternativa CORRETA.

Observe o desenho abaixo e assinale a alternativa CORRETA.
