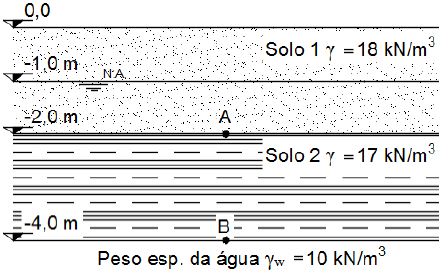

Observe a figura a seguir:

Considerando-se os valores de peso específico apresentados no perfil de solo, os valores da tensão efetiva no ponto B e do acréscimo de poro-pressões em relação ao ponto A, são, respectivamente,

Para determinação dos recalques de uma obra, é necessário estimar o índice de compressão do solo, o qual pode ser determinado graficamente com base nos resultados de um ensaio de laboratório a partir do qual é calculado o índice de vazios correspondente a uma pressão aplicada. No ensaio de adensamento também é determinada a tensão de pré- adensamento que indica a tensão a que o solo já esteve submetido. A relação entre a tensão de pré- adensamento e a tensão efetiva atual é denominada de razão de sobre adensamento (RSA).

Considerando-se que uma argila está submetida a uma tensão menor do que a tensão de pré-adensamento, é correto afirmar que a argila é

Um ensaio de cisalhamento direto é a forma mais simples de determinar a resistência ao cisalhamento do solo, a qual corresponde a uma parcela de coesão e uma parcela do ângulo de atrito do solo. Pelo critério de Mohr-Coulomb, a envoltória de ruptura pode ser definida pela Equação: τ = c’ + σ’tg ϕ’. O gráfico a seguir apresenta os resultados de um ensaio de cisalhamento direto em uma amostra de argila.

Com base na explicação e nos resultados apresentados no gráfico, a resistência ao cisalhamento do solo, para uma tensão efetiva de 200 kN/m², é

Durante a realização de um ensaio de compactação, em um cilindro pequeno de volume 980 cm3, verificou-se que o peso de solo úmido compactado juntamente com o cilindro foi de 2500 g. Desse material, foi retirada uma amostra para determinação do teor de umidade de 100 g. Com essa mesma amostra, foi realizado o processo de secagem em estufa por 24 h e o peso seco obtido for de 90,5 g.

Considerando-se que o peso do molde (cilindro) é de 600 g, o teor de umidade e a densidade do solo seco são, respectivamente,

No permeâmetro de carga constante indicado na figura ao lado, há uma amostra de areia com peso específico de 17 kN/m³. Os valores de h e L são 30 e 60 cm, respectivamente, e a área da seção transversal do permeâmetro é de 400 cm². Durante a realização do ensaio para determinação do coeficiente de condutividade hidráulica do solo (k), foi medido um volume de 900 cm³, que escoou em 3 minutos.

Considerando-se que o coeficiente é determinado pela Lei de Darcy (Q = k.i.A), o valor correspondente é

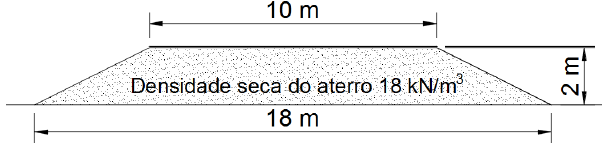

Para a realização de um aterro rodoviário de 1 km de extensão, foi localizada uma área de empréstimo (jazida), próxima ao local da obra, com material adequado para a execução. Os ensaios para determinação dos índices físicos da jazida determinaram que o teor de umidade do material é de 15% e a densidade do solo seco é de 16 kN/m³. A imagem a seguir apresenta a seção transversal do aterro e as características requeridas para a execução do aterro.

O volume da área de empréstimo necessário para construir o aterro é

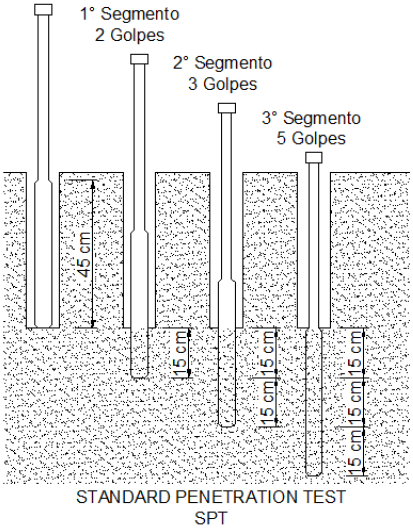

O Standard Penetration Test (SPT) é o método mais comum de reconhecimento do subsolo. O ensaio constitui-se em uma medida de resistência obtida pela cravação de um amostrador padrão dividido em 3 segmentos de 15 cm. A resistência à penetração assim obtida é referida como Nspt. O valor do Nspt é o número de golpes necessário para fazer o amostrador penetrar 30 cm no solo. Veja-se a imagem a seguir.

A partir dos resultados de cravação apresentados na imagem, o valor do Nspt determinado no ensaio é

O ensaio de compactação de solos pode ser realizado utilizando três energias de compactação: Proctor Normal, Intermediário e Modificado. As diferentes energias aplicadas durante o ensaio são controladas a partir do número de golpes e do número de camadas compactadas, com a utilização dos cilindros padronizados. A alteração da energia de compactação resulta na alteração dos valores de umidade ótima de compactação e densidade máxima do solo seco.

Qual das afirmativas a seguir condiz com a influência de um aumento na energia de compactação?

No início do século XX, o cientista Albert Atterberg desenvolveu a partir de seus estudos um método para descrever a consistência de solos finos, dividindo o comportamento do solo em quatro estados básicos: sólido, semissólido, plástico e líquido. O teor de umidade, em porcentagem, é motivador das transições entre os estados de comportamento do solo, que são definidas como limites de Atterberg.

Os limites de transição do estado sólido para o semissólido e do estado plástico para o estado líquido são, respectivamente:

A preparação de amostras para realização dos ensaios de Limite de Liquidez (LL) e de Limite de Plasticidade (LP), com secagem prévia, consiste em secar a amostra de solo até próximo da umidade higroscópica, desmanchando os torrões. Parte do material assim preparado é peneirado, obtendo-se a quantidade de material a ser utilizado para os ensaios de LL e LP.

De acordo com a NBR 6457 (Preparação de amostras para ensaios de compactação e caracterização), a peneira utilizada e a quantidade a ser ensaiada são respectivamente,
