Com relação às regras de sintonia de controladores PID propostas por Ziegler-Nichols, é correto afirmar que:

Considere o programa em diagrama de contatos da figura acima, implementado num CLP. Em t = t₀, todas as variáveis encontram-se em nível lógico 0. O sinal X1 sofre as variações para t > t₀, indicadas na figura. Considerando o ciclo de varredura muito menor que a largura dos pulsos mostrados na figura, os níveis lógicos de Y1 para os tempos t₁, t₂ e t₃, respectivamente, são:

O instrumento indicado na figura representa um:

A figura apresenta o circuito elétrico de comando do relé K, onde as chaves S1, S2 e S3 são do tipo sem retenção. Com relação a esse circuito, considere as seguintes afirmações:

I - a expressão booleana de acionamento do relé K é !$ S1 . \overline{S} . \overline{S3} !$;

II - embora as chaves sejam do tipo sem retenção, o circuito possui a capacidade de manter energizado o relé K, mesmo após a liberação da chave que o acionou;

III - a chave S3 é a única que permite desenergizar a bobina de comando do relé K.

Está(ão) correta(s) a(s) afirmação(ções):

Um visor de nível é um instrumento usado para indicação de nível líquido em tanques fechados e é normalmente instalado no(a):

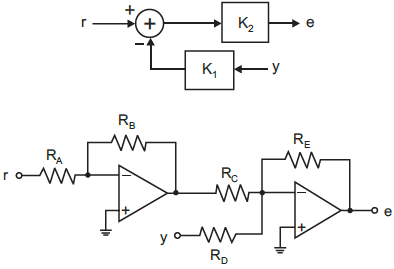

A figura apresenta um diagrama em blocos de parte de um sistema de controle e sua implementação correspondente, usando um circuito elétrico com Amplificadores Operacionais considerados ideais. Para estabelecer uma equivalência entre o diagrama e o circuito, os ganhos K₁ e K₂ , em função dos resistores, são:

Um sensor de temperatura, originalmente calibrado para a faixa de –10 ºC a 250 ºC, opera com uma corrente de saída na faixa de 4 a 20 mA. O sensor, quando usado para medir a temperatura do óleo num tanque, registrou, após um transiente inicial, a corrente de 9 mA. A temperatura, em ºC, do óleo é:

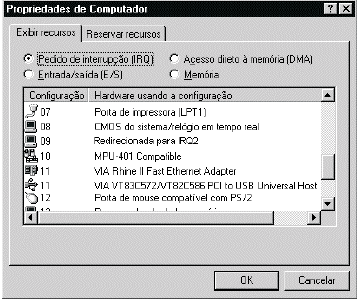

O Painel de Controle de um Sistema Operacional apresenta a tela abaixo.

Com o objetivo de evitar conflitos, para instalar uma nova placa que exige o recurso de interrupção, a melhor solução é usar a:

Qual o barramento de interface que não esteve comercialmente disponível num microcomputador PC com processador Pentium II?

Analisando a pinagem do Circuito Integrado mostrado no esquemático acima, pode-se concluir que se trata, tipicamente, de um:
