Os transmissores chamados inteligentes são microprocessados e, além do tradicional sinal analógico de 4-20 mA, adicionam ao mesmo pulsos que permitem comunicação bidirecional por meio de protocolos de campo. O protocolo utilizado extensivamente nas redes domésticas e comerciais de computadores, utilizado também em redes LAN Industriais é o:

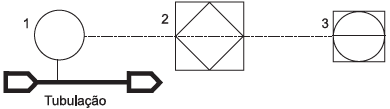

Ao analisar o fluxograma simplificado de tubulação e instrumentação (P&ID) em um projeto de automação e controle de um parque industrial, o técnico verificou a existência da seguinte tubulação com seus instrumentos e/ou acessórios:

Sabendo que os mesmos obedecem à Norma ISA S 5.1 está correto afirmar que o(s) instrumento(s):

	Símbolo	Descrição
I		Elemento primário de vazão tipo placa de orifício
II		Indicador de vazão de área variável tipo rotâmetro
III		Elemento primário de vazão tipo turbina
IV		Elemento primário de vazão tipo tubo Venturi
V		Indicador, totalizador de vazão, tipo deslocamento positivo

Segundo a norma ISA S 5.1 sobre simbologia da instrumentação, as associações corretas entre símbolo e descrição apresentadas na tabela são:

Com o objetivo de medir a temperatura de um fluido, um termopar Pt-PtRh(10%) está instalado em uma tubulação, na saída de um reator e imerso no fluido em escoamento. A tabela se refere à calibração do termopar.

Considerando que a temperatura real do fluido é de 200 ºC e que a junção fria do termopar está a 30 ºC, a d.d.p, em mV, indicada pelo termopar, é:

Na figura acima está representada a área gráfica do AutoCAD, referenciada ao sistema de coordenadas cartesiano e com orientações angulares, seguindo as adotadas na trigonometria. Para traçar uma linha do ponto A, com coordenadas (0;0) até o ponto B (2;2), devem ser dados os seguintes comandos:

Segundo a norma ISA S 5.1, o símbolo para um atuador tipo cilindro simples é:

A tabela apresenta os símbolos das linhas de instrumentação citadas a seguir:

I - sinal elétrico;

II - sinal pneumático;

III - sinal de conexão interna (software);

IV - tubo capilar.

A seqüência correta, de cima para baixo, que corresponde aos significados dos símbolos apresentados na tabela é:

Na instalação de um transmissor de pressão diferencial tipo célula capacitiva, para medição de um nível em tanque de água aberto à atmosfera, as tomadas de pressão da célula devem estar assim conectadas :

A figura apresenta um circuito decodificador de 2 entradas e 4 saídas, onde Y₁ é o bit mais significativo da entrada. Os sinais D₀ a D₃ comandam o decodificador, gerando endereços com 8 bits através dos sinais A₇ a A₀, onde A₇ é o bit mais significativo. Considerando que o decodificador esteja habilitado e que o sinal D₁ encontra-se em nível lógico 1, os dois possíveis endereços obtidos na saída, em hexadecimal, serão:

No que se refere às fibras ópticas e aos LED’s, é INCORRETO afirmar que:
