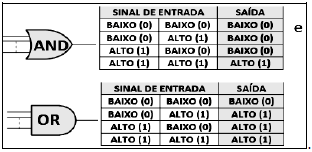

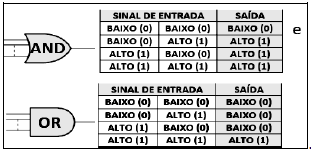

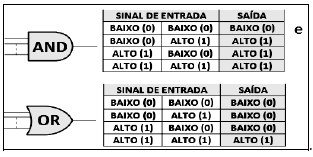

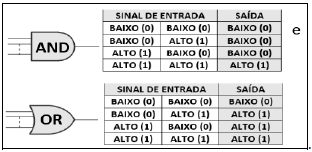

No que diz respeito à eletrônica digital, os símbolos e as correspondentes tabelas-verdade para as portas lógicas AND e OR estão indicadas na seguinte opção:

No que diz respeito aos fenômenos de transporte e mecânica dos fluidos, uma máquina de fluxo nada mais é do que um equipamento que pode adicionar ou retirar energia de um fluido. Entre esses equipamentos,

I. é utilizado para aumentar a pressão de um fluido compressível; e

II. é utilizado para aumentar a pressão ou o potencial de um fluido incompressível.

Exemplos de equipamentos enquadrados em I e II são, respectivamente,

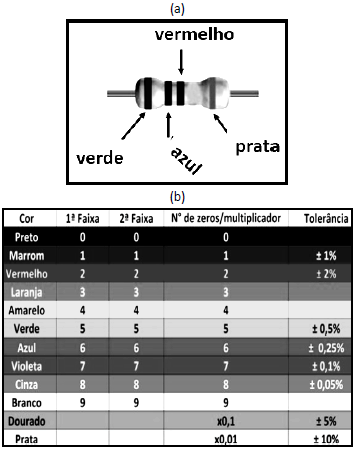

No que se relaciona à eletrônica analógica, observe o resistor com as características mostradas em (a) e os parâmetros da tabela em (b).

Nesse contexto, o valor da resistência elétrica do resistor é de

O aterramento elétrico é a ligação de um equipamento ou de um sistema à terra, por motivos de proteção ou por exigência quanto ao seu funcionamento. Nesse sentido, observe a figura que ilustra um tipo de aterramento elétrico:

• Nesse esquema, um ponto da instalação, em geral o neutro, é diretamente aterrado, e as massas dos equipamentos são ligadas a esse ponto por um condutor.
• Os condutores neutro e proteção (PE) são separados.
• Possui baixa impedância para correntes de falta (altas correntes).
• Utilizado quando a distância entre a carga e a fonte não é muito grade.
• Neste esquema o condutor de proteção PE está sempre com tensão zero.
• A proteção deve ser garantida por dispositivos DR (diferencial-residual), que detectam a corrente que escoa pela terra.

Esse esquema de aterramento elétrico é conhecido como

No que diz respeito às instalações elétricas, de acordo com a NR10, é classificada como Baixa Tensão (BT) aquela superior a X volts em corrente alternada ou Y volts em corrente contínua e igual ou inferior a P volts em corrente alternada ou Q volts em corrente contínua, seja entre fases ou entre fase e terra.

Nesse contexto, os valores de X, Y, P e Q são, respectivamente,

O sistema elétrico brasileiro integra três fases, descritas a seguir:

I. Fase em que a energia produzida é levada até centros consumidores de carga, o que ocorre por meio de cabos aéreos, revestidos com materiais isolantes e presos a torres por todo o trajeto. Em todo esse trajeto, para que a energia não se perca, ocorre a alteração da tensão em subestações. Ou seja, ao sair das geradoras, a tensão é alta, mas, ao chegar aos centros consumidores, ela se torna baixa para que possa ser usada pela população. Nessa fase, os cabos também seguem de forma aérea ou subterrânea para formar os centros de distribuição.

II. Fase em que, depois de ter a voltagem reduzida, torna-se responsabilidade das concessionárias transportar a energia por suas linhas, ou seja, fazer com que ela chegue efetivamente a cada residência ou empresa da cidade. Nesse caso, a energia ainda passa por mais uma redução nos transformadores instalados em postes nas ruas. Assim, ela pode chegar de forma segura e com a tensão ainda mais reduzida para que não ofereça riscos à população. São essas empresas que também fazem a medição da energia consumida e geram a sua conta de luz.

III. Fase em que ocorre um dos processos mais importantes, a captação de energia primária, que será transformada em energia elétrica, a partir de diversas fontes, como águas de reservatórios, gás, vapor, biomassa, energia eólica e energia solar. No Brasil, a fonte vai depender muito da região.

As três fases descritas em I, II e III são denominadas, respectivamente,

Um motor elétrico drena 10A de uma fonte de 220V, sendo que um wattímetro conectado ao circuito indica 1870W. Nessas condições, o fator de potência é igual a

O circuito da figura ilustra um divisor de corrente.

Sendo I_t = 100mA, R₁ = 100!$ Ω !$, e R₂ = 300!$ Ω !$, os valores das correntes I₁ e I₂ em mA serão, respectivamente,

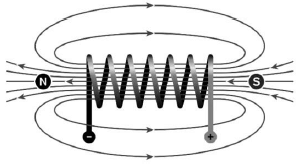

No que diz respeito à teoria eletromagnética, observe a figura abaixo, que ilustra o campo magnético gerado por uma bobina, um componente formado por um conjunto de espiras condutoras.

Considerando as unidades no SI, B o campo magnético em Tesla [T], !$ \mu_o=4 \pi.10^{-7}T.m/A !$, i a corrente elétrica em Ampère [A] e R o raio da espira em metro [m], o campo magnético gerado pela bobina é determinado pela fórmula

De acordo com o Código de Posturas do Município de Ouro Branco, em relação aos muros e cercas, assinale a afirmativa incorreta.
