Os sistemas de aterramento e equipotencialização são parte integrante dos projetos de instalações elétricas.
As canalizações metálicas de água

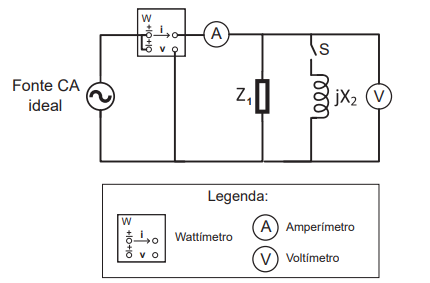

O circuito da Figura possui componentes ideais, sendo composto por uma fonte de tensão senoidal, uma impedância Z₁ , uma chave S e uma reatância indutiva de valor jX₂ , além dos instrumentos de medição wattímetro, amperímetro e voltímetro. Considere a operação sempre em regime permanente.





Quando a chave S está aberta, o wattímetro mede 800 W; o amperímetro, 5 A; e o voltímetro 200 V. Quando a chave S está fechada, a medida do wattímetro é igual ao produto da medida do amperímetro pela medida do voltímetro.
Qual é o valor de Z₁ , em ohms, quando se representa essa impedância como uma resistência em série com uma reatância?

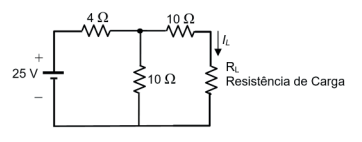

O circuito CC puramente resistivo, mostrado na Figura a seguir, tem seus componentes considerados ideais, e seus valores expostos na Figura.





Sabendo-se que a carga resistiva R_L é alimentada pela corrente I_L = 1A, o valor da resistência de carga R_L , em ohms, deverá ser igual a

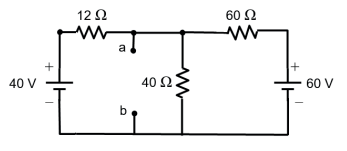

Considere o circuito resistivo mostrado na Figura a seguir.

Com base nos dados da Figura, o valor da resistência, em ohms, do Equivalente Thevenin, medida entre os pontos a e b desse circuito, é

A Figura a seguir mostra o esquema elétrico, montado em laboratório, para medir a resistência interna de uma bateria com valor nominal de 12 volts. O esquema é composto de um voltímetro (V), um amperímetro (A) e um resistor variável.





Em um primeiro ensaio, variando-se o resistor, foi medido no amperímetro a corrente de 2 A e, no voltímetro, a tensão de 11,2 V.
Para confirmar o resultado, foi feito um segundo ensaio, variando-se o resistor. Foram obtidas as seguintes medidas: no amperímetro, a corrente de 3 A, e, no voltímetro, a tensão de 10,8 V.
Com base nos ensaios realizados, o valor, em ohms, da resistência interna da bateria é

Um equipamento foi alimentado por um condutor que se deteriorou devido ao fato de ele ser submetido a impactos mecânicos.
O condutor mais adequado para a sua substituição é o de isolação

A necessidade de proteção contra descargas atmosféricas e a escolha das medidas adequadas de proteção devem ser buscadas pelos profissionais, por ocasião da elaboração dos projetos.
A proteção que visa a reduzir falhas em sistemas eletroeletrônicos, em uma estrutura a ser protegida, é pautada

É obrigatório que uma instalação elétrica com carga instalada acima de 75 kVA tenha como medida de controle o seguinte documento:

Existem diversos tipos de sistemas de manutenção de energia (Uninterruptible Power Supplies – UPS).
O tipo que alimenta a carga com a energia da rede sem qualquer tratamento (estando a rede elétrica com seus parâmetros dentro das condições especificadas pelo fabricante do UPS), é:

Uma instalação elétrica em baixa tensão apresentou, em um quadro de distribuição de circuitos, uma sobretensão elevada em uma de suas fases.
Uma possível causa dessa sobretensão é a(o)
