Uma barra de aço, com módulo de elasticidade E igual a 200 GPa, com seção quadrada de lado igual a 40 mm e comprimento igual a 1 m, é submetida a uma força axial de 160 kN.
O alongamento total da barra é

Um engenheiro mecatrônico precisa projetar um eixo para um manipulador robótico. Este eixo, circular e sólido, deverá transmitir 900 W enquanto gira a 60 rpm (rev/min). A tensão de cisalhamento admissível é de 100 MPa. Assinale a opção que apresenta o menor diâmetro admissível para esse eixo.
Considere π = 3.

Em um sistema de controle de robótica, onde há a necessidade de detectar a presença e o posicionamento de peças metálicas (ferrosas e não ferrosas) em alta velocidade, opta-se pela utilização de um sensor de proximidade indutivo. Esse tipo de sensor é um dispositivo sem contato que opera gerando um campo eletromagnético de alta frequência através de um circuito oscilador LC.

O princípio de funcionamento fundamental que permite a detecção do objeto metálico por este sensor é que sua aproximação resulta na

Durante uma atividade prática de furação em laboratório, uma furadeira de bancada começou a apresentar um ruído metálico contínuo, vibração, aquecimento excessivo no eixo e uma variação perceptível na rotação, dificultando o avanço da broca no material e impossibilitando a atividade. O técnico de laboratório verificou que o equipamento em questão estava sem uso há mais de seis meses e sem histórico de manutenção preventiva.
   Considerando esses sinais e o histórico do equipamento, assinale a alternativa que apresenta, respectivamente, um conjunto adequado de causa provável, ação de manutenção corretiva e ação de manutenção preventiva.

Durante as primeiras décadas da automação industrial, o mercado de Controladores Lógicos Programáveis (CLPs) era altamente fragmentado. Cada fabricante desenvolvia seu próprio software e suas próprias linguagens de programação. Para resolver esse problema e unificar o setor em busca de padronizações, a Comissão Eletrotécnica Internacional (IEC) desenvolveu a norma IEC 61131. Especificamente, a parte 3 desta norma, a IEC 61131-3, que estabeleceu o primeiro padrão global para as linguagens de programação de CLPs.
Segundo a norma IEC 61131-3, são corretas as afirmativas:

I. A norma IEC 61131-3 padroniza cinco linguagens de programação para CLPs, dividindo-as em duas categorias: gráficas e textuais. Na categoria gráfica, são elas: Sequential Function Chart (SFC) e Ladder (LD)
II. Sequential Function Chart (SFC) é uma linguagem de programação textual para descrever processos sequenciais. Essa linguagem de programação deu origem à metodologia Grafcet.
III. SCADA é a versão brasileira da linguagem de programação gráfica Ladder (LD).
IV. Function Block Diagram (FBD) é a linguagem mais utilizada pelos programadores, pois permite a programação de CLPs utilizando a lógica de relés e contatores, similar a um diagrama elétrico.

Um transdutor de temperatura, utilizado em um equipamento industrial, fornece uma corrente elétrica de saída de 0 a 25 mA, que corresponde linearmente à faixa de temperatura de −150 °C a 150 °C, respectivamente. Em um determinado instante, mediu-se a corrente elétrica de saída igual a 10 mA. Qual é a temperatura correspondente?

Uma das maneiras mais conhecidas e eficientes de construir um modelo de testes de um projeto eletrônico é utilizando uma placa para montagem experimental, também chamada de protoboard ou breadboard. Um aluno montou um circuito simples, referente a um projeto eletrônico, em uma protoboard, composto por uma bateria, um resistor e um LED. O objetivo era acender o LED, mas, após a montagem, ele permaneceu apagado. Então ele recorreu à ajuda do técnico de laboratório, que verificou com um multímetro e confirmou que a bateria estava fornecendo tensão normalmente e que o LED não estava queimado.

Assinale a alternativa que representa o erro de montagem mais provável para o LED permanecer apagado após a montagem, mesmo sem estar queimado.

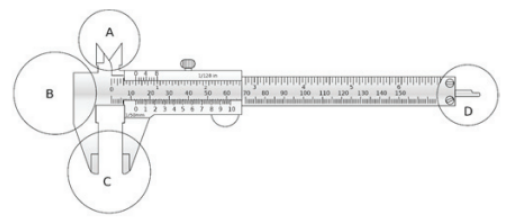

Durante o controle de qualidade em uma empresa metalúrgica, um técnico realiza a verificação dimensional de furos em buchas metálicas para rolamento fabricadas no dia. Utilizando um paquímetro analógico em aço inox de 150mm de resolução 1/50mm, ilustrado na figura abaixo, ele obtém as seguintes leituras do diâmetro interno em uma das peças: 19,92 mm, 19,98 mm, e 20,04 mm. O certificado de calibração do instrumento indica um erro sistemático de – 0,01 mm.



Hennings. Paquímetro Universal: Detalhamento e Utilização. [S. l.]: Hennings, 2021. Disponível em: https://hennings.com.br/paquimetro-universaldetalhamento-e-utilizacao/. Acesso em: 10 out. 2025.

Com base nessas informações, analise as seguintes afirmativas:

I. A resolução do paquímetro é de dois centésimos de milímetro.
II. Para realizar as medições foram utilizados os bicos fixo e móvel identificados na região C da figura.
III. O valor médio corrigido com a incerteza total das medições é de 20,00 ± 0,01 mm.
IV. Considerando que a especificação do desenho técnico para fabricação mecânica desse furo fosse de ⌀20,00 ± 0,10 mm, essa peça seria aprovada no controle de qualidade.

Estão corretas, apenas, as afirmativas em:

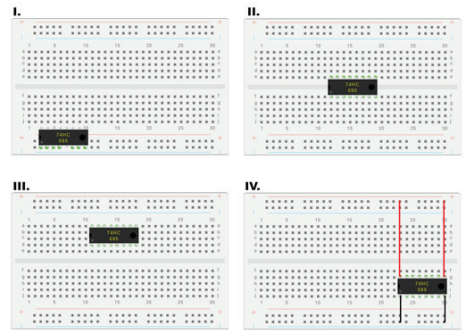

O Circuito Integrado 74HC595 é um registrador de deslocamento (shift register) de 8 bits, muito comum em projetos que precisam expandir o número de saídas digitais. Em laboratório de eletrônica, um aluno está desenvolvendo um projeto para controlar 8 LEDs de forma independente utilizando um microcontrolador. Para economizar pinos de saída do microcontrolador, o técnico de laboratório instruiu o aluno a usar um Circuito Integrado 74HC595.



Fonte: IFSP, 2025.

Assinale a alternativa que representa, na figura, a maneira correta que o aluno deve posicionar este CI 74HC595 no protoboard para garantir que todos os 16 pinos fiquem eletricamente isolados uns dos outros e possam ser conectados ao restante do circuito:

Na programação de um robô industrial, é fundamental conhecer sua configuração física, com base na estrutura de seus eixos principais. O robô em questão apresenta exatamente três eixos: rotação da base (θ), translação vertical (Z) e translação radial (R). Desconsiderando os eixos de orientação do punho, a qual configuração pertence esse robô?
