Comprimentos equivalentes adimensionais

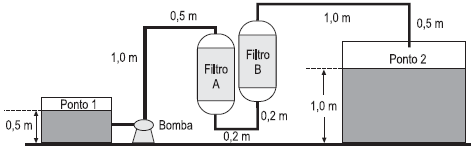

Na figura, a bomba tem rendimento hidráulico total η = 60%, opera a uma vazão de 0,016 m3/s transportando água a 25 °C, que tem viscosidade cinemática, ν = 1,0 x 10⁻⁶ m²/s, e densidade 1kg/L, do ponto 1 ao ponto 2. O sistema representado possui dois filtros, filtro A e filtro B.

Observe as seguintes instruções:

• despreze as perdas de carga na tubulação que não apresenta cotas;
• despreze as perdas de carga em relação à redução de tubulação na entrada e saída da bomba;
• despreze as velocidades do fluido nos pontos 1 e 2;
• considere o diâmetro da tubulação de 10 cm, a aceleração da gravidade g = 9,81 m/s² e a tubulação de aço galvanizado com rugosidade relativa ε/D = 0,015 e
• considere o fator de atrito f = 0,043 para o número de Reynolds Re = 2 x 10⁵ e rugosidade relativa ε/D = 0,015.

Qual é, em watts, a potência da bomba?
