Na Figura abaixo, é mostrado um circuito lógico digital.

Qual é o diagrama lógico, descrito em linguagem ladder, que realiza a mesma função lógica?

Pulseiras antiestáticas são equipamentos que podem ser utilizados por profissionais que executam manutenção em microcomputadores, principalmente quando acessam componentes eletrônicos (circuitos integrados, memórias, discos rígidos, etc.). Elas protegem esses componentes de descargas eletrostáticas (ESD = Electostatic Discharge), são colocadas ao redor do pulso do profissional e conectadas, usando um condutor e um resistor de alto valor (ex: 1 MΩ) em série, a um condutor aterrado. A Figura abaixo ilustra uma dessas pulseiras.


Essas pulseiras devem ser usadas durante a manutenção de microcomputadores

Um amplificador operacional processa pequenos sinais de modo diferencial que aparecem entre suas duas entradas, desenvolvendo um sinal de saída. Os amplificadores operacionais reais se afastam dos atributos considerados ideais, mas são úteis, para a compreensão de primeiro nível do comportamento do amplificador operacional, considerando-se válidos esses atributos.
JUNG, Walter G.. Op Amp Applications Handbook. EUA: Newnes / Elsevier, 2005. 878 p. Copyright (c) by Analog Devices. Adaptado.
NÃO é um dos atributos usualmente associados a amplificadores operacionais ideais a(o)

O diagrama de um programa em linguagem Ladder, mostrado na Figura abaixo, representa o controle de acionamento de um motor. Esse programa foi carregado em um CLP (Controlador Lógico Programável).


Sabe-se que 10.0 é referente a um botão de PARTIR normalmente aberto, que 10.1 é referente a um botão de PARAR normalmente fechado, e que Q0.0 é uma saída normalmente aberta, ligada a um contato que precisa ser energizado para ligar um motor.
Nessas configurações, qual é a função de ter Q0.0 em paralelo a 10.0 no diagrama?

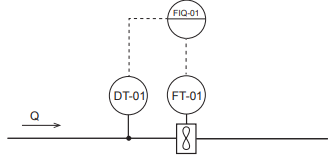

O diagrama de uma estação de medição para líquidos está apresentado na Figura a seguir. A medição é feita através de uma turbina (FT-01), que é um medidor linear. A totalização da medição é feita em massa de produto (kg), num totalizador computadorizado (FIQ-01). Para auxiliar na totalização, um medidor de densidade (DT-01) envia sinal ao totalizador. O fator da turbina FT-01 é F = 100 pulsos / litro. Foram totalizados 125.000 pulsos em FIQ-01 em 1 hora e a densidade medida em DT-01 foi d = 500 kg/m³. Considerando-se que a medição durou 6 horas, a massa de produto totalizada em FIQ-01 é de

Em uma planta de automação de uma metalúrgica, deseja-se instalar um medidor de vazão do tipo área variável. Um modelo desse tipo de medidor de vazão a ser instalado é o

Na Figura a seguir, aparece o diagrama esquemático de um circuito regulador de tensão linear. A partir de uma fonte não regulada V_DC, esse circuito é capaz de entregar uma tensão regulada para a carga, cujo valor pode ser ajustado através do resistor variável R₁ .

Nesse regulador, o amplificador operacional é considerado ideal, e o diodo zener Z₁apresenta uma tensão de ruptura igual a 5,0 V.
Dessa forma, qual deve ser, em quilo-ohms, o valor da resistência R₁ , de modo que o regulador entregue para a carga uma tensão igual a 12 V?

Uma aplicação foi desenvolvida de forma a passar um sinal de voz analógico por um filtro cuja saída garante que não restam componentes acima de 6 KHz no sinal resultante. Na sequência, a saída, com o sinal já filtrado, é digitalizada usando a técnica de PCM com 1024 níveis de quantização.
A taxa de geração de dados dessa aplicação, em bits por segundo (bps), é de

A inversa de uma matriz ortogonal é igual à sua

Ao amplificador da Figura abaixo é aplicada uma fonte de polarização V_DC constante e uma fonte de sinal senoidal V_S, cuja forma de onda também é ilustrada no gráfico a seguir.

Considerando-se o amplificador operacional ideal, como seria o gráfico da forma de onda da tensão na saída V_O do amplificador?
