Em um sistema de controle, a realimentação (feedback) possui

A função de transferência de um controlador PI é dada por:

Um zero nesta função vale

Considerando as duas colunas referentes à funcionalidade de um sistema de controle e proteção, identifique a seqüência descendente que melhor as correlaciona.

A seqüência correta encontrada, de cima para baixo, é:

Dentre as afirmativas abaixo, sobre um projeto de automação industrial, é INCORRETA:

Analise as afirmativas a seguir.

I. Os instrumentos especificados para áreas classe 1 divisão 1 devem ser a prova de explosão.

II. A segurança intrínseca tem substituído o requisito de instrumentação a prova de explosão em áreas classe 1 divisão 2.

III. Aplicações em áreas classificadas não limitam a quantidade de malhas por ramal em redes de comunicação Fieldbus Foundation.

IV. Redundância nas malhas críticas de medição, proteção e controle não alteram os requisitos referentes ao nível de segurança da instrumentação de uma planta, SIL.

V. Os instrumentos especificados para aplicações SIL 3 apresentam uma possibilidade de falha na atuação inferior 10^-7 em alta demanda operacional, porém nada se pode afirmar sobre suas atuações espúrias.

Das afirmativas acima, estão corretas, apenas,

Em relação aos diagramas elétricos de controle, assinale a alternativa correta.

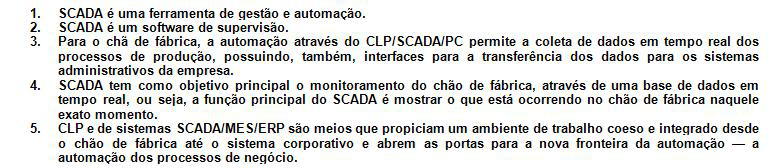

Sobre os conceitos de CLP e Sistemas de Supervisão Controle e Aquisição de Dados – SCADA, considere as seguintes afirmativas:

Em relação à aplicação prática de controladores PID, considere as descrições das unidades PID abaixo:

Nesse tipo de sistema de controle, o processo de amostragem não pode ser realizado a uma taxa constante, visto que o conversor analógico-digital tem como entrada um sinal de amplitude extremamente baixa.

Nas funções de transferência abaixo, assinale a alternativa que corresponde à função de um controlador proporcional-integralderivativo.
