Considere dois pontos cotados A e B, distantes graficamente de 16,50 cm, presentes numa planta topográfica na escala de 1/5.000. Considerando a cota do ponto A igual a 103,45 m, e a cota do ponto B igual a 95,20 m, a inclinação de A para B, em percentagem, é igual a:

Foi executado um levantamento topográfico, obtendo-se a caderneta planialtimétrica abaixo.

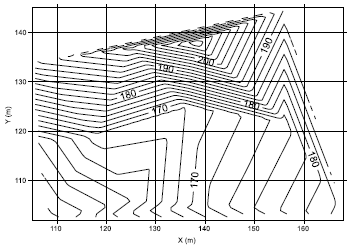

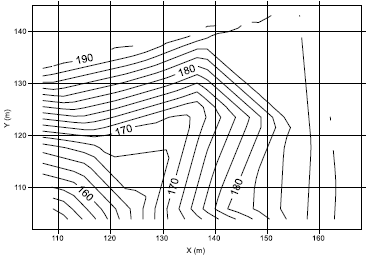

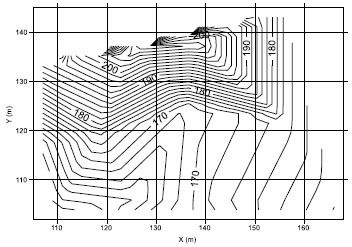

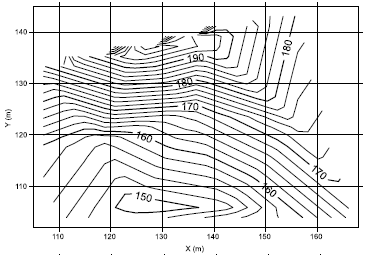

Com base nesse levantamento, marque a opção em que a figura melhor representa a planta com curvas de nível.

Os ensaios de compressão edométrica são especialmente realizados para o estudo de recalques das argilas saturadas. Esse processo de deformação pode se desenvolver lentamente, em virtude do tempo necessário para que a água saia dos vazios do solo, devido à baixa permeabilidade das argilas. A esse processo denomina-se adensamento dos solos.

O resultado deste ensaio de adensamento pode ser desenhado (gráfico abaixo) com as abcissas indicando o logaritmo das pressões aplicadas versus o índice de vazios nas ordenadas. Ao longo desta curva do ensaio ocorre normalmente uma linearidade denominada por Terzaghi de “reta virgem”, e à inclinação dessa reta denomina-se de Índice de Compressão (C_c), que embora seja positivo, indica uma redução do índice de vazios quando as pressões aumentam.

Para o gráfico da figura acima, com sua respectiva caderneta de ensaio, a estimativa mais próxima do valor deste Índice de Compressão (C_c), é:

Uma rocha é um corpo sólido natural, resultante de um determinado processo geológico, formado por agregados de um ou mais minerais, arranjados segundo condições de temperatura e pressão existentes durante sua formação. As rochas podem ser caracterizadas pelas suas feições macroscópicas ou microscópicas. Em se tratando de uma caracterização microscópica, cita-se o conceito dos Minerais Deletérios, que se refere

Numa terraplenagem, ao movimentar os materiais (solo), seja quando este é removido de sua posição original para possível transporte, ou mesmo quando vai utilizá-lo como material para um aterro, em função de um rearranjo das partículas (grãos), este solo pode sofrer um empolamento ou uma contração.

Para controlar os volumes de corte, transporte e aterro, uma construtora solicitou a um laboratório de solos determinar a massa específica do terreno natural de uma jazida (corte), do material solto (transporte) e do material compactado (aterro), obtendo-se os seguintes valores respectivamente: !$ \gamma_{corte} = 2,00 t/m^3; \gamma_{solto} = 1,60 t/m^3; \gamma_{aterro} = 2,50 t/m^3 !$.

Com base nos valores acima, os fatores de empolamento e de contração deste material, em percentagem, são respectivamente iguais a:

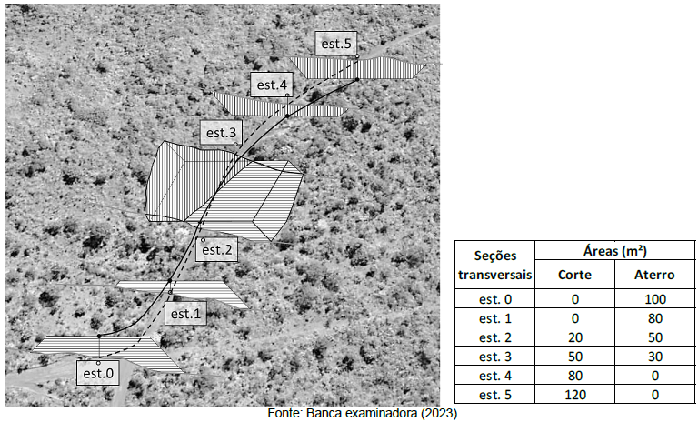

Uma estimativa do volume geométrico de terraplenagem pode ser obtida pelo cálculo da “Planilha de Cubação”. Considere a figura abaixo, com as seções transversais mistas, ou apenas de corte ou de aterro, das estacas 0 a 5, sendo a distância entre as estacas igual a 20 metros. Seja também uma caderneta do cálculo das áreas de corte e/ou aterro de cada seção transversal, associado a este caminhamento.

Analise as afirmativas abaixo.

I. O volume geométrico total de corte, da estaca 0 até a 3 é igual a 900 m³.

II. O volume geométrico parcial de aterro, entre a estaca 3 até a estaca 4 é igual a 600 m³.

III. Os volumes geométricos totais, de corte e aterro, da estaca 0 até a estaca 5 se compensam.

IV. O volume geométrico parcial de corte é maior que o volume geométrico parcial de aterro, entre as estacas 2 e 3.

Estão corretas apenas as afirmativas

O traçado de uma via, visto em planta, é composto por retas (tangentes) concordadas por curvas horizontais, que podem ser circulares ou circulares com trechos de transição. Assinale a opção que apresenta uma das funções geométricas proporcionadas pelos trechos de transição em tais curvas.

Após a drenagem das estradas, a água das chuvas tem dois destinos: parte escorre sobre a superfície dos solos, e parte se infiltra, podendo formar lençóis subterrâneos. Pode ainda ocorrer um terceiro aspecto pelo qual a água se comporta: a "franja capilar", resultante da ascensão capilar a partir dos lençóis d'água, obedecendo às leis da capilaridade.

Entre os recursos selecionados para resolver os problemas causados pela água de infiltração, podem-se citar os seguintes dispositivos:

Numa rodovia, uma sarjeta de aterro tem como objetivo captar as águas precipitadas sobre a plataforma, de modo a impedir que provoquem erosões na borda do acostamento e/ou no talude do aterro, conduzindo-as ao local de deságue seguro. A capacidade máxima de vazão de uma sarjeta de aterro será determinada pela associação das equações de Manning e da continuidade, conforme apresentadas abaixo.

!$ V = { \large 1 \over n} R^{^2/_3} I^{^1/_2} !$ = > Equação de Manning (I)

!$ V = { \large Q \over A} !$ = > Equação de continuidade (II)

Marque a opção que representa corretamente as variáveis que aparecem nas duas equações acima.
