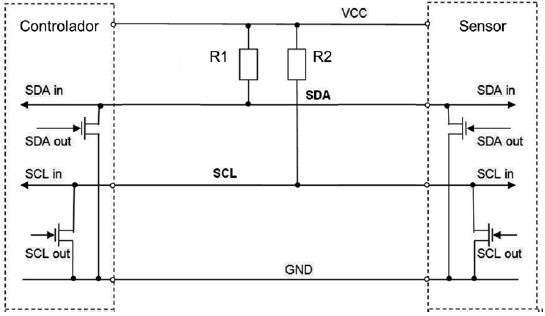

Um controlador deve se comunicar com um sensor utilizando o protocolo I²C (“Inter-Integrated Circuit”), com os sinais SDA (“Serial Data”) e SCL (“Serial Clock”) – ver diagrama abaixo.


Assume-se que: • os sinais SDA e SCL são gerados a partir de saídas do tipo “open-drain”; • não existem resistores de “pull-up” internos aos dispositivos (controlador e sensor), existem somente os resistores de “pull-up” externos R1 e R2; • no controlador e no sensor, a corrente máxima com a saída ativada (tensão baixa) para SDA e SCL é 5 mA cada; • no controlador e no sensor, a corrente de entrada quando a saída não está ativada, (tensão baixa) para SDA e SCL, pode ser considerada desprezível.
Se VCC = +5 V, e a tensão máxima para se considerar o zero lógico é +0,4 V, quais são os valores mínimos, em ohm, de R1 e R2, respectivamente?

Um controlador PID introduz na malha aberta de um sistema de controle

Em um sistema de controle, a condição de controlabilidade é determinada pelo(s)

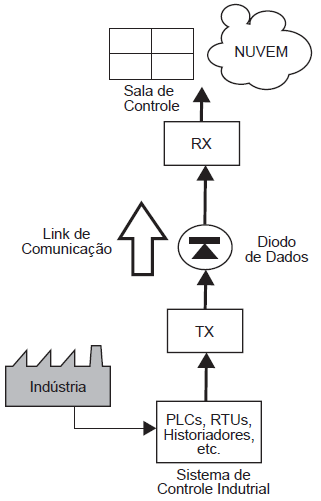

O uso de dispositivos conhecidos como diodos de dados (também conhecidos como gateways unidirecionais) tem deixado de ser exclusivo de ambientes militares e de usinas nucleares para ser utilizado em ambientes industriais. Os diodos de dados são dispositivos que fazem transferências de dados entre si em somente uma direção, podendo ser úteis para levar dados do chão de fábrica para o ambiente corporativo, ou até mesmo para nuvem, sem colocar em risco a rede do ambiente industrial. Isso geralmente é garantido de forma física: um dispositivo (TX) possui somente um transmissor, e o outro (RX) possui somente um receptor, como ilustrado na Figura abaixo.


Apesar de proverem alto nível de segurança, tais dispositivos apresentam um problema potencial: como a comunicação é unilateral, caso o link de comunicação apresente algum problema, o transmissor não tem como saber se o receptor recebeu suas mensagens, e, potencialmente, dados do ambiente industrial podem ser perdidos. Uma maneira de contornar isso é provendo armazenamento do lado do transmissor de forma que, por retransmissão preventiva ou mecanismo manual, os dados sejam reenviados para o receptor.
Supondo que o fluxo de dados no link seja constante a uma taxa de 4 MB/s, qual a quantidade de armazenamento necessária, no dispositivo TX, para que, caso o link fique inoperante por 2 horas, não seja perdido qualquer dado?

Uma forma de onda periódica que possui somente o primeiro harmônico (ou frequência fundamental) é

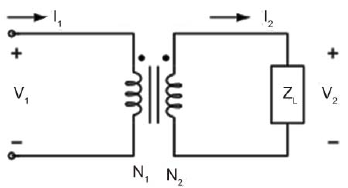

Na Figura abaixo, é mostrado um transformador ideal em que a relação do número de espiras do enrolamento primário (N₁) mantém relação fixa com o número de espiras do enrolamento secundário (N₂ ). O valor N₁ /N₂ = 0,1.


Uma vez que foi medida uma tensão alternada de 100 V no primário V₁, e que a carga Z_L mostrada na Figura é puramente resistiva e de valor de 1000 Ω, a corrente I₂, em ampere, é de

Verifica-se que esse transdutor

Ao medir um sinal puramente senoidal num osciloscópio, foi verificado que a tensão pico a pico medida era de 40 V.
Qual o valor RMS eficaz aproximado desse sinal?
Dado √2 =1,4 √3 = 1,7
