Assinale V (verdadeiro) ou F (falso) para as afirmações a seguir com base nas instalações de uma Unidade de Internação Intensiva e depois assinale a alternativa que apresenta a sequencia correta de cima para baixo.

( ) Deve-se levar em consideração a instalação de tomadas do tipo 110 V e 220 V.

( ) É vedada a utilização do sistema de aterramento TN-C.

( ) Devem ser colocadas até 8 tomadas por área/quarto, exceto quando se utilize grupo gerador com banco estático (baterias) nos equipamentos. Neste caso pode-se disponibilizar apenas 4 tomadas por área/quarto.

A norma brasileira (NBR) específica 13.534 (Instalações elétricas de baixa tensão - Requisitos específicos para instalação em estabelecimentos assistenciais de saúde) diz que em cada local do Grupo 1 e do Grupo 2 deve haver uma ligação equipotencial, com vistas a equalizar diferenças de potencial entre os seguintes elementos:

I. Barra PE para condutores de proteção.

II. Elementos condutores estranhos à instalação

III. Blindagens contra interferências.

IV. Malha metálica de pisos condutivos.

V. Massas de equipamentos SELV.

VI. Barra de ligação equipotencial.

Das opções acima:

De acordo com as boas práticas de Instalações hospitalares, bem como normas vigentes a proteção por seccionamento automático da alimentação em locais definidos como Grupo 1, aplica-se o esquema:

O dispositivo conhecido por tiristor tem várias aplicações na construção de equipamentos. Análise as afirmações a seguir sobre estes dispositivos.

I. O tiristor é disparado aumentando-se a corrente do anodo através do aumento de sua temperatura.

II. O tiristor é disparado com o bombardeamento de luz nas suas junções, diminuindo assim os pares eletros-lacunas.

III. Se um tiristor estiver diretamente polarizado, a injeção da corrente de gatilho pela aplicação de tensão positiva entre seus terminais de gatilho e catodo irá dispará-lo.

Das afirmações:

Em relação ao tipo de acoplamento óptico, analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F) e assinale a alternativa que apresenta a sequencia correta de cima para baixo.

( ) Uma mesma quantidade de luz incide em um fototransistor e um fotodiodo. Como resultado a corrente será maior no fotodiodo que no fototransistor.

( ) O diodo coletor é sensível à luz, mas não ao calor, por isso é largamente utilizado em sistemas que operam em temperatura ambiente.

( ) A Zona de depleção de um fototransistor é formada majoritariamente por pares elétron-lacuna trivalentes.

O potencial de barreira num diodo de silício a temperatura ambiente vale e assinale a alternativa correta:

Utilize o texto e o circuito a seguir para responder a questão.

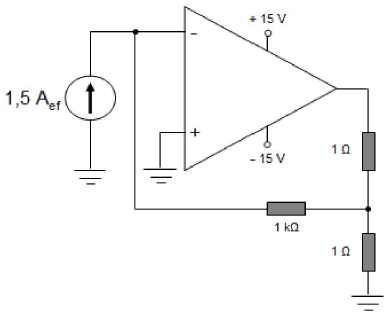

Um determinado equipamento possui o circuito descrito abaixo, o qual é empregado em um equipamento de hemodiálise.

Se mudarmos a resistência de carga para 2 \( Ω \):

Utilize o texto e o circuito a seguir para responder a questão.

Um determinado equipamento possui o circuito descrito abaixo, o qual é empregado em um equipamento de hemodiálise.

A corrente e a potência de carga valem respectivamente:

Um equipamento eletromédico que opera com uma frequência de varredura de 80 Hz, possui um período de:
